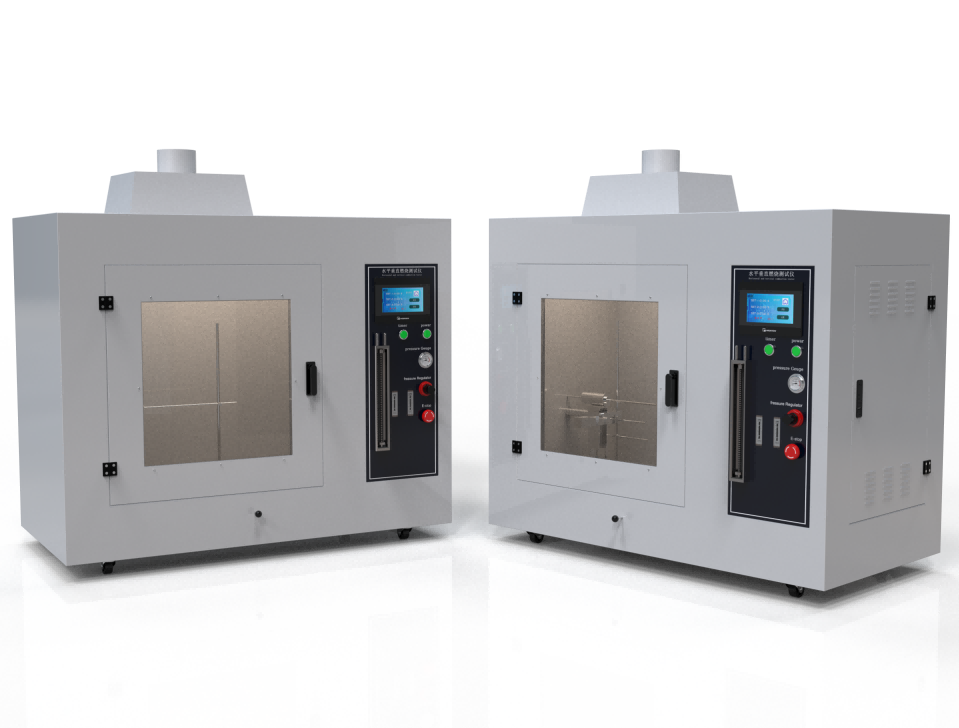

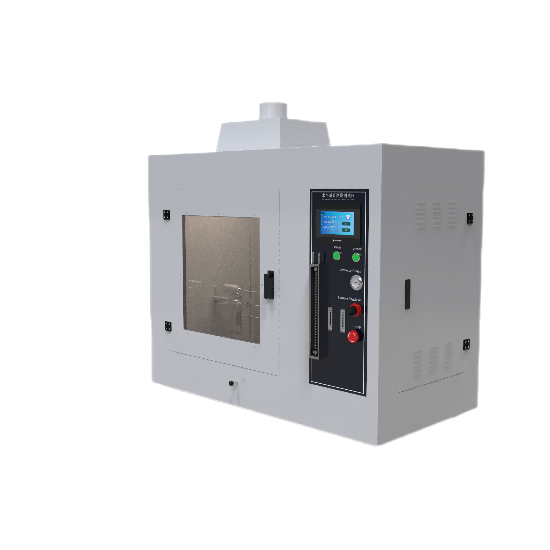

UL94VTM水平垂直燃燒測試儀

防火封堵材料耐火性能試驗機 塑料燃燒性能測定儀 防火封堵材料燃燒性能試驗機

塑料水平法和垂直法燃燒性能試驗機

一、適用範圍：

主要用於測定塑料、橡膠或薄膜在規定火源下燃燒性能，以判斷其耐火等級。不但適用於照明設備、低壓電器、家用電器、電機、工具、儀表等設備以及電氣連接件等電工電子塑料或橡膠產品及其組件部件的研究、生產和質檢部門，也適用於絕緣材料、工程塑料、防火封堵材料型式認可或其它固體可燃材料

二、校準目的及要求

試驗火焰的校準是進行試驗更基本的保證，保障試驗的可靠性。試驗要求50w火焰高度20±1mm，500w 火焰外部黃色火焰高為125mm，內部藍色火焰高40mm；使用火焰加熱銅塊，要求溫銅塊從100 度上升到700 度需的時間50W 試驗火焰為44±2s，500W試驗火焰為54±2s

三、符合標準：

GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》三，燃燒測試儀符合標準：GB-T5455 《 紡織品 燃燒性能試驗 垂直法》GB-T13488《橡膠燃燒性能測定—垂直燃燒法》ANSI/UL94、IEC60950-1、IEC695-2-2UL94, ISO 1210, GB/T2408-2008/IEC60695-11-10:1999, GB/T 5169.16-2008/IEC 60695-11-10 :2003/ASTM D635 , GB/T 8332-2008/ISO 9772-2001/ASTM D4986, ASTM D4804 /ISO 9773,GB/T 5169.17-2008/IEC 60695-11-20 :2003/ASTM D 5048

四、實驗方法：

校準方法

一般使用火焰量規，使用火焰加熱校準銅塊進行校準。

校準通過的判定

火焰校準升溫時間要求測溫銅塊從100 度上升到700 度需的時間50W 試驗火焰為44±2s，500W試驗火焰為54±2s

50w水平燃燒試驗

實驗方法1：

從觸摸屏進入50w水平燃燒試驗操作界麵

在式樣一端25mm和100mm處，垂直於長軸劃兩條標線，在25mm標記的另一終端，使試樣與縱軸平行，與橫軸傾斜45度位置夾住試樣，本生燈與試樣相對位置調整好

旋轉壓力表，壓力表隻作開關應用，一般不顯示讀數，使流量計顯示適合氣體流量，然後微調流量計

按儀器麵板上點火按鈕，點燃本生燈

調節燃氣流量，並調節本生燈下端的滾花螺母，使燈管在垂直位置時，產生20mm高的藍色火焰。將本生燈傾斜45度。

推動本生燈推杆，將本生燈推到位置，施焰時間開始倒計時

 施焰時間結束，拉回本生燈。停止施焰後，若試樣繼續燃燒(包括有焰燃燒或無焰燃燒)，使用麵板按鈕鍵記錄燃燒前沿從25 mm標線到燃燒終止時的燃燒時間t(單位秒)，並記錄從25 mm標線到燃燒終止端的燒損長度L,(單位毫米)。

注 :如果燃燒前沿越過100m m標線，則記錄從25mm標線至100mm標線間燃燒需時間t，此時燒損長度為75mm ,

如果移開點火源後 ，火焰即滅或燃燒前沿未達到25m m標線，則不計燃燒時間、燒損長度和線性燃燒速度。

實驗方法2：

50W垂直燃燒試驗

從觸摸屏進入50w垂直燃燒試驗操作界麵

垂直固定好試樣，使試樣底端與上端保持10mm的高度。用標配標尺本生燈與試樣的位置，保證10mm的距離

拉回本生燈，點著本生燈並調節，使之產生20mm±2mm高的藍色火焰。

推動本生燈推杆，將本生燈移至式樣下端，對式樣施加火焰，當施焰時間結束（10s）後，拉回本生燈，此時手動開啟按下計時器，記錄燃燒餘焰時間t1。

餘焰結束後（即使本生燈還未離開），將本生燈送回試樣下端，對試樣施加火焰，當施焰時間結束（10s）後，拉回本生燈，此時手動開啟按下計時器，記錄燃燒餘焰時間記錄第二次燃燒餘焰時間t2，餘焰結束後，再次按下計時器，記錄第二次餘輝時間t3。

注：在式樣的過程中，若有滴落物引燃脫脂棉的現象，手動結束本試樣的試驗。在施焰時間內，若出現火焰蔓延至夾具的現象，手動結束本試樣的試驗。
