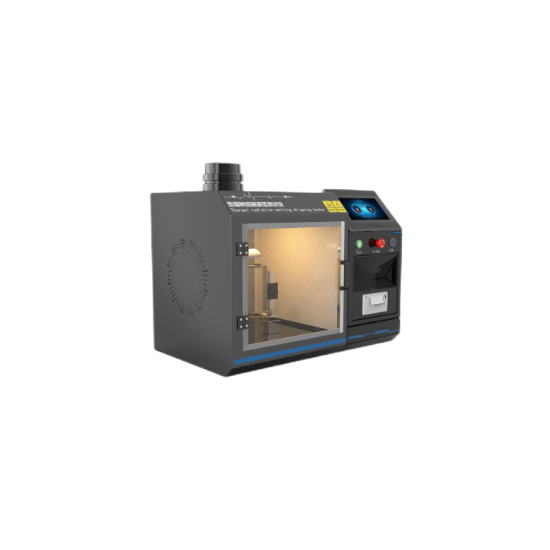

熱輻射熔融滴落測試儀 熱輻射熔融燃燒試驗儀 汽車內飾材料熔滴特性試驗機

是針對ECE R118中附錄７規定的NFP92-505、EU 95/28/EC標準進行試驗，以確定材料的熔化特性，設備機電控製一體，外箱冷板加美國設備工藝桔形漆表麵處理，箱體內外抗酸堿性強，使用壽命長。

原理是將樣品放置於支架上，支架上樣品與輻射麵的距離為30 mm；容器包括棉毛放置在支架網格下方300 mm的地方；把電熱器到旁邊輻射不到樣品的地方，打開開關，待其完全運轉，再放回樣品上方位置，開始計時；如果材料熔化變形，保持電熱器高度30 mm距離；在測試第一個5分鍾時間裏，如果材料開始燃燒，將電熱器推到旁邊三秒鍾時間，待火焰熄滅再移回原處。反複同樣的操作，後看滴狀物落下是否燃燒，或者是否點燃棉毛。如需其他技術要求，可立即提供！

樣品要求：測試樣品尺寸：70*70mm，成品產品的樣品也應該遵循該尺寸。當產品厚度過13mm，取與乘客接觸的的反麵（內飾、發動機室或獨立加熱間）用機器削薄到13mm。如果無法減小厚度，試驗機構將對原始厚度的材料進行試驗，並在報告中說明。複合材料見標準中6.1.3，如果構造統一，應進行試驗。

當材料是由不同成分的層組成的非複合材料，與乘客接觸麵深度在13mm內的有層（室內、發動機室或獨立加熱間）,都應逐一測試。

測試樣品的總質量應達到2g，樣品重量小於2g，可以適量增加樣品數量。

如果樣品兩麵材料不同，則兩麵都要經過測試，意味著測試時需要八個樣品。在試驗之前，樣品和棉毛應在23℃±2℃，濕度50%±5%的條件下放置至少24個小時。

試驗過程：

樣品放置於支架，支架上樣品與輻射麵的距離為30mm，容器包括棉毛放置在支架網絡下方300mm的地方。把電熱器到旁邊輻射不到的地方，打開開關，待其完全運轉，再放回樣品上方位置，開始計時。如果材料融化變形，保持電熱器高度30mm距離。

在測試個5分鍾時間裏，如果材料開始燃燒，將電熱器推到旁邊三秒鍾時間，待火焰熄滅再移回原處。反複同樣的操作，在測試後一個五分鍾後：

（1）如果火焰熄滅，（不管在前五分鍾測試時是否燃燒）保持電熱絲位置，即使樣品再次燃燒；

（2）如果材料仍在燃燒，再把電熱器移回原來位置之前，等待其熄滅。兩種情況下，實驗都必須再進行五分鍾時間。

實驗結果：

將觀察到的現象寫入實驗報告中，如：

是否有滴狀物落下，是否燃燒。

是否點燃棉毛。

ECE R 118附錄6水平燃燒率測試適用材料：

填充座椅(包括駕駛員座椅)和其附件的成品填充材料、車頂裏料、邊壁和後壁裏料，包括隔離壁、與熱或聲有關的材料、底板裏料、行李架、加熱和通風管道的裏料、發光材料。

ECE R 118附錄6水平燃燒率測試要求：

如差測試結果的水平燃燒效率不過100mm/min，或在達到測量點之前火焰熄滅，表明測試通過。

ECE R 118附錄7適用材料：

車頂裏料、行李架、安放在車頂的加熱和通風管道的裏料、行李架或車頂使用的發光材料。

ECE R 118附錄7熔化特性測試要求：

如差測試結果中材料形成的滴狀物沒有將棉毛點燃，表明測試通過。

ECE R 118附錄8適用材料：

窗簾盒遮光無材料或其他懸掛材料。

ECE R 118附錄8測試要求：

如差測試結果的垂直燃燒效率不過100mm/min，表明測試通過。
