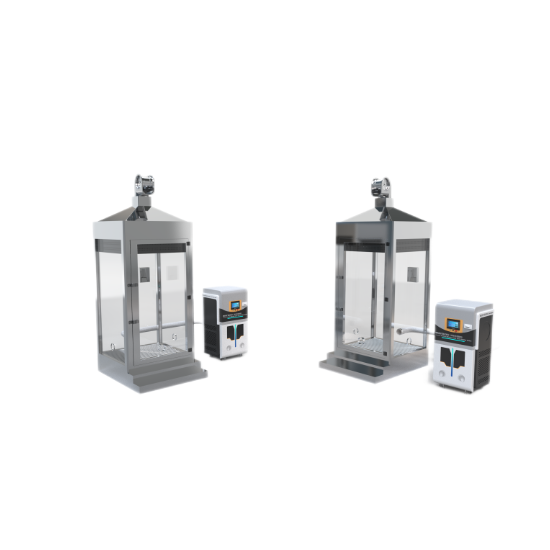

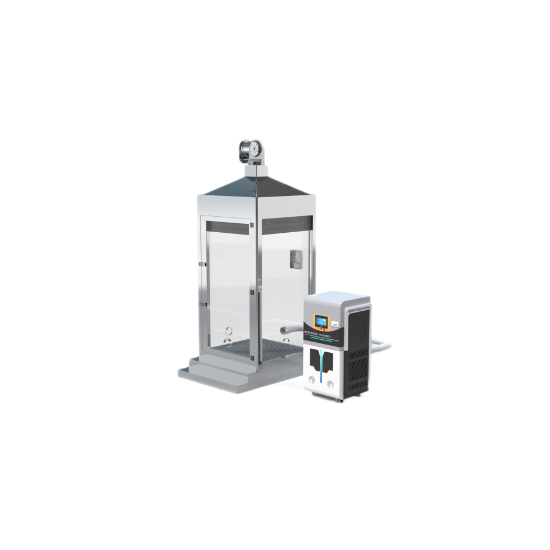

潔淨服顆粒物擴散試驗儀（試衣倉試驗儀）

執行標準

IEST-RP-CC003.3

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

試驗滄：1.22 mx1.22 mx2.44 m高，主支架不鏽鋼材料，四周采用鋼化玻璃12mm，可撤卸，可固定，可移動，可撤卸上樓安裝；

頂棚設計：高效過濾器；

排風係統：220V強力排風，口徑110mm；

粒子計數器：0.3um-1.0um,數量1套；

采用流量：28L/MIN;

活性細菌（jun1）采樣器，采樣流量150L/min;

氣溶膠發生器：美國CSI進口,數量1套

試驗步驟

按以下規程進行擴散性試驗的采樣和數據分析:將擴散試驗倉內向下的風速調整至0.45(±0.1)m/s(90[±20]ft/min)。將計數器采樣探頭連接到采樣端口，開啟粒子計數器，調整采樣流量至28Lmin(1f/min)。設定計數器采樣周期為1分鍾，兩次采樣的間隔時間為小(例如:1秒)。為了防止服裝被汙染，在受控更衣區穿上被試服裝。有試驗的穿衣方案應一致。服裝穿戴順序應從頭到腳。穿好潔淨靴後，接觸地麵的惟一允許方式是站在粘塵墊上。穿好工作服的人進入試驗倉並靜止站立。若工作服帶有接地裝置，就應接地。試驗倉內大於等於0.3um的粒子計數應降至接近為零。達到此狀態後，按下列方案開始進行試驗:

在開始粒子計數的同時，向前伸展雙臂至與肩同高，再曲臂使雙手搭上肩膀。隨著設定為每分鍾60拍的節拍器重複運動5分鍾。此套動作命名為“雙伸展”。

靜止站立1分鍾。

在開始粒子計數的同時，原地踏步5分鍾，並按每分鍾60拍的節拍，交替將右手移到左肩，左手移到右肩。此套動作稱“步行觸摸”。

靜止站立1分鍾。

按每五拍三次的速度進行深曲膝。

靜止站立1分鍾。

脫下已試驗過的服裝，由同一個人穿上新的服裝。重複上述試驗，檢測新服裝的顆粒物擴散率。

關閉粒子計數器，保存粒子計數檢測數據

由於三套動作中的每套動作服裝受力不同，因此應對三個階段中收集的數據分別處理對雙臂伸展5分鍾產生的粒子計數求平均，得到該動作每分鍾產生的粒子計數。以同樣方式處理步行觸摸的數據。深曲膝是在1分鍾之內完成的，因此無須求平均值。
