一、適用範圍：

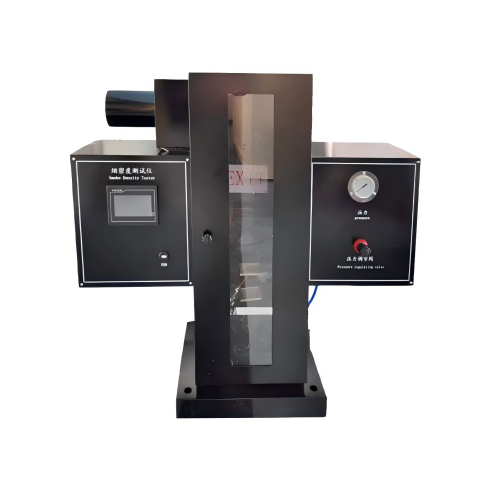

觸摸屏控製建材煙密度測試儀根據標準GB/T8627-2007《建築材料燃燒或分解的煙密度試驗方法》規定的技術條件而研製的，適用於建築材料及其製品和其它材料燃燒靜態產煙量的測定 .

二、產品功能特點

1. 可在觸摸屏上控製操作

2. 試件的極限煙密度（ MSD ）和煙密度等級（ SDR ）自動計算出結果

三、相關技術參數

1. 對於試件的極限煙密度（ MSD ）和煙密度等級（ SDR ）： 0- 連續可測，自動計算；

2. 用標準慮光片校正誤差不大於 ±3% ； 每台設備配備1塊標50%準濾光片（選配25%和75%），對光源校對的數據，具有代表性

3. 本生燈工作壓力（ 210±5 ） KPa ；

4. 本生燈對試樣施加火焰 4min ；

5. 燃燒燈：為本生燈，長度260mm，噴嘴直徑0.13mm，與煙箱成45°角；

6. 光電係統：光源為燈泡，功率5W，工作電壓DC24V；

7. 排風係統：本機器裝有強力排風扇，試驗完後，能將廢氣排出室外；

8. 煙密度測量範圍：0~；

9. 煙密度測量準確度：±3%；

10. 接收器：為矽光電池，透光率0%為無光線通過，透光率光無遮擋完全通過；

11. 主燃燒器工作壓力：276KPa（可調）；

12. 手動點火，自動計時，自動排煙；光通量可分階段性線性校正試測試數據更準確；

13. 觸摸顯示屏：

a. 尺寸：5寸

b. 通訊接口： USB讀取測試結果

14. 氣源： 95%丙烷氣，或同等純度的煤氣（客戶自備）；

15. 長*寬*高  740*500*900（mm）

16. 重量：約30Kg

四、工作條件 ：

1.環境溫度：0℃-40℃；

2.相對濕度：≤85％

3.供電電壓及功率：220V±10％、50HZ、100W；

4.燃氣壓力：0-0.3MPa（可調節）；

5.環境及試驗要求：儀器工作時應避免強光直接照射或反射到儀器上；試驗進行90min後，應關閉燃氣源對儀器降溫15min。

6.環境氣流：工作狀態時無強製空氣流動現象；

7.儀器應放在通風櫥內進行試驗；

五、儀器結構：

分為煙箱和控製兩大部分；

煙箱部分：煙箱的左右兩側麵板上，有電源開關、安全標誌開關（背燈開關）、燃氣調節裝置，另外還有控製排風機的開關（風機開關）。

六、設計標準：GB/T8627-2007《建築材料燃燒或分解的煙密度試驗方法》

符合標準： GB/T8627 ASTM D2843
