地毯燃燒性（xìng）測（cè）試（shì）儀簡介

　　測試原理

　　在規定條件下，將水平位置的試樣（yàng）暴露在小火源即六亞甲基四（sì）胺片劑（jì）(以下（xià）簡稱片劑)的作用中，並測量試驗後的損毀長度和火焰蔓延時間。

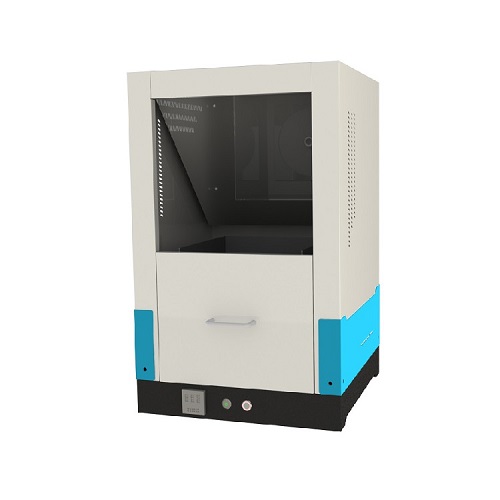

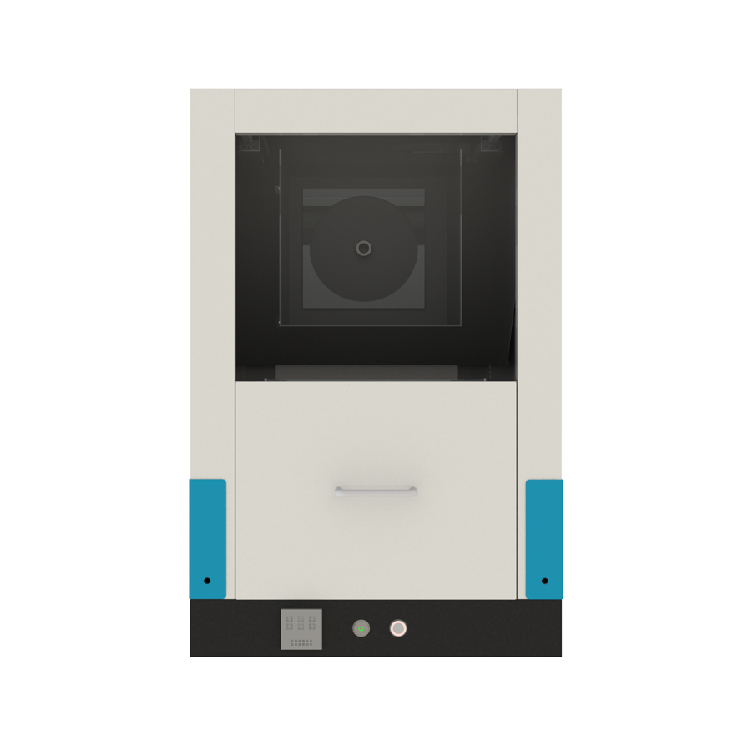

　　儀器特點

　　不鏽鋼箱體，配備可移動滑板（bǎn）。

　　配備觀察鏡，方便觀測試樣。

　　提供標（biāo）準金屬試樣板。

　　提供wuluo托品標準藥（yào）丸。

　　提供（gòng）不鏽鋼螺母，可耐900℃高溫

　　測試標（biāo）準（zhǔn）

　　ISO 6925 ISO 6925 BS 6307-1982

　　CFR 1630/1631 BS 4790-1982

　　BS 6307、BS 4790 16.CFR 1630/1631-2012

　　結合

附件清（qīng）單

　　當你打開包裝的時候，請（qǐng）檢查下列材料：

　　試驗箱1台 試驗（yàn）箱：內部尺（chǐ）寸為300mm×300mm×300mm，由硬質耐火（huǒ）絕緣板製成，具有與石棉水泥相似的耐熱（rè）性能，厚度（dù）不小於6mm。箱頂敞開，並（bìng）有一塊用同（tóng）一材料製成的可移動底板，結合處密（mì）接。

　　注：能給出相同結（jié）果的其他（tā）試驗（yàn）箱體（tǐ）均（jun1）可使用。

　　方形金屬板（bǎn）：230mm×230mm，厚(6.5±0.5)mm，中間開一個（gè）直徑為205mm,圓孔。

　　幹燥器（qì）：存放（fàng）片劑及幹燥試樣，建議使用變色矽膠作為幹燥劑。

　　烘箱：應有通風和恒溫控製。箱內（nèi）溫度為(105±2)℃。

　　手套：聚乙烯（xī）、聚（jù）丙烯和矽膠手套均（jun1）可。

　　鋼尺：分度值為毫米。

　　吸塵器：與（yǔ）試樣接觸的有表麵應平整光滑。

　　實驗室通風（fēng）櫥：容積約為2m3，密閉，試驗（yàn）時排風裝置能關（guān）閉。通風櫥的前（qián）麵或一個側麵應裝有供觀察試樣用的玻璃窗。

　　片劑：為六（liù）亞甲基四胺(商品名為（wéi）烏洛托品)扁平片劑，每片質量為(150±5)mg，直徑為6mm。

　　注：片劑貯存於幹燥器內，可減少點燃（rán）時破裂的現象。

　　計時器：可選（xuǎn）用秒表。

　　供（gòng）電要求

　　電源：AC 230V，1A，50HZ

　　保險絲要求：

　　用電入口(F2):5AL 250V

　　控製（zhì）電（diàn）路(F1):T500mAL 250V

　　供電係統(F3):15AL 250V

　　為（wéi）防止發生火災，請更換額定值相同類型的保險絲

　　試驗（yàn）方法

　　2.1 試樣和調試

　　取樣與（yǔ）試樣（yàng）選（xuǎn）取（qǔ）

　　按QB/T 1078的規定截取（qǔ）試樣

　　試樣尺寸和數（shù）量（liàng）

　　每個（gè）樣（yàng）品上（shàng）至少截取八塊試樣，尺寸為230mm×230mm,允差±3mm。

　　試樣取樣與試樣（yàng）選取

　　按QB/T 1078的（de）規定截取試樣

　　襯墊

　　襯墊的使用不作規定，如果有關雙方認可，則本方法可用於評定地毯和襯墊的組合效果。

　　試樣調試（shì）

　　用吸塵器清潔試（shì）樣，除掉絨毛頭上的散絨毛等雜物。

　　按具體情（qíng）況選用下（xià）述方法之（zhī）一調濕（shī）試樣，試樣應單個、毯麵朝上放置，或按有關雙方認可的方法（fǎ）進行：

　　a法：采用（yòng）ISO139中規定，試樣在溫度(20±2)℃，相對濕度(65±4)%的標準大氣中放置24h,然後取出放入密封容器內。

　　b法：將試樣放（fàng）在(105±2)℃的烘箱內烘2h後，把試（shì）樣移入幹燥器內直至（zhì）達到室溫。

　　注：b法調濕的試（shì）樣更嚴格，a法調濕（shī）的試樣更現實，方法選擇應按（àn）具體情況而定。

　　2.2 試驗步驟

　　1. 應在溫度10℃~30℃，相對濕度20%~65%的大氣中（zhōng）進行試（shì）驗。

　　2. 將試驗箱放（fàng）入通風扇內，關閉排風（fēng）裝置。

　　3. 戴上手套從調濕大（dà）氣或幹燥器中取出（chū）一塊試樣，對絨頭試樣，需沿逆絨頭倒伏（fú）方向將絨頭刷至（zhì）直立。

　　4. 將試樣使用麵朝上平放在試驗箱（xiāng）底板上，將金屬（shǔ）板放在試樣上，四邊與試樣對齊。

　　5. 取一片劑平放在試樣中心，用點燃的火柴或點火器的（de）火（huǒ）焰與片劑表（biǎo）麵輕輕接觸，點燃片劑。如（rú）需計時應啟動秒（miǎo）表，注意切勿以點燃的火柴和點火器的火焰接觸到（dào）試樣。

　　試樣（yàng）從容（róng）器或幹燥器中取出（chū）至片劑點燃相隔的時間應控製在2min以內，如過2min應另取試樣按（àn）3~5重新試驗。

　　如點燃時片劑破裂，則試驗結果無效。

　　6 點燃的火焰或（huò）任何蔓延的火焰燃燒至熄滅，讓有（yǒu）焰或無焰燃燒蔓延至金屬（shǔ）板孔的任何一邊緣，如達到以上兩個條件之一時，即為試（shì）驗終止，立即停止計時（shí），開啟通風櫥的排風裝（zhuāng）置，排（pái）除煙霧及有毒qi體。

　　用鋼尺測量試樣的中心（xīn）至損毀區邊緣的距離，單（dān）位為毫米(mm)。

　　取（qǔ）出試樣，清除試（shì）驗箱內（nèi）底板上的殘（cán）渣。各次（cì）試驗之間要有足夠時間以便試驗箱冷卻至室溫±5℃。

　　按4~5規定的方法重複進行其餘的七塊試樣。

　　如需要，用計時器以秒計測量片劑點燃至（zhì）火焰或無焰燃燒延至金屬板孔邊緣的時間。
