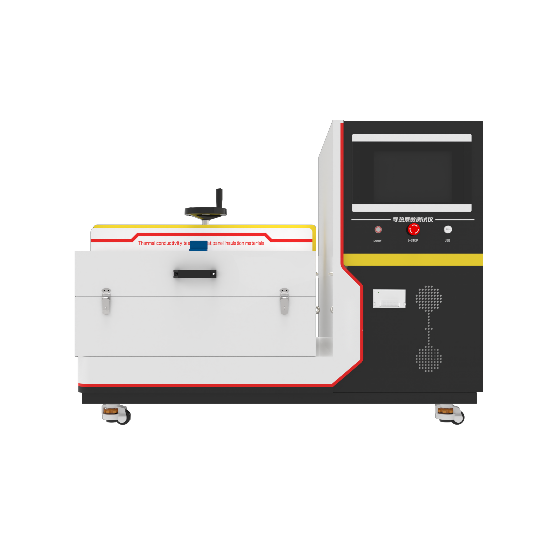

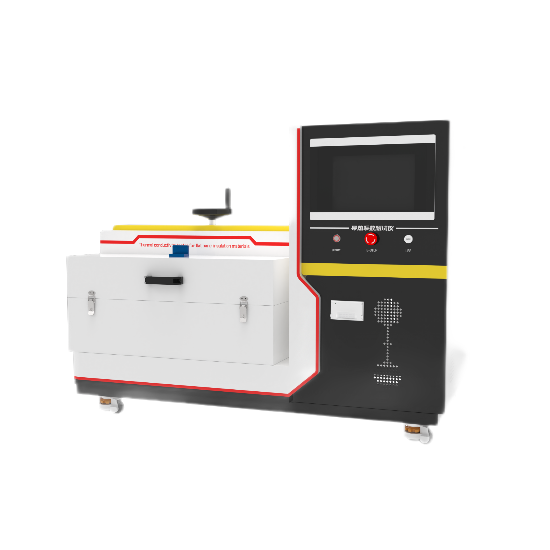

單平板導熱係數測定儀

執行標準：

　　GB/T10294-2008 《絕熱材料穩態熱阻及有關特性的測定》

產品介紹

　　單平板導熱係數測定儀導熱係數是用來衡量耐熱材料的導熱特性和保溫性能的重要參數，耐熱保溫材料的性能由材料的導熱係數決定測定儀集成了恒溫槽恒溫設備，全部測量和控製均采用計算機控製。利用計算機界麵實現儀器的全自動控製、數據采集和處理、以及導熱係數的計算、顯示和打印輸出，測量時間短、速度快、數據準確、自動化程度高、噪音低。

　　該導熱係數測定儀主要測試塑料、橡膠、玻璃、纖維板、苯板、擠塑板、發泡混凝土、空心玻璃、木板、各種保溫材料等勻質板狀材料，同時可以測量顆粒料、散料、軟料等各種物質的導熱係數。

該儀器可以廣泛用於耐熱和保溫材料的生產企業、相關質量檢驗部門和單位、高等校和研究等科研單位。

安全須知

　　1. 恒溫槽內加入液體介質使蒸發管浸沒在介質中，液麵低於工作台板且高於內部蒸發管。使用中，介質會慢慢揮發使液麵下降，當液麵低於蒸發管時，應及時添加介質，尤其要注意的是，槽內介質外循環進入需恒溫的容器時會降低槽內液麵高度，使蒸發管暴露於液麵之外，此時應加液使蒸發管浸沒在介質中。嚴禁槽內無液體介質通電。

　　2. 試驗時試驗箱豎直方向擺放，試驗箱的卡槽請勿卡的太緊，以便下一步操作。

　　3. 槽內液體介質的選用應符合以下原則：

　　一般液體介質選用防凍液，當工作溫度在(85～95)℃時，液體介質可用15%甘油水溶液;

　　4. 用酒精做低溫試驗時要防止明火，以免引起恒溫槽燃燒。

　　5. 請勿將低溫恒溫槽浸入水中。否則可能會造成短路或觸電。

　　6. 請勿將試驗箱傾斜、倒置。為確保測量數據的精度，試驗時儀器須在靜風避光處，且避開空調與暖氣設備。

　　7. 試件壓緊需要注意，請勿過度壓縮影響測試精度。試件厚度測量完成後，請關斷測厚尺電源。

　　8. 測試過程中，請勿使用測試計算機從事其他工作，請勿刪除或更改本公司創建的文件和目錄名稱，否則軟件可能會無法運行。

　　9. 試驗過程中，請安排專人看守，如有意外情況，請立即退出試驗並關斷主機電源。

　　10. 切勿自行拆卸、修理或改裝。否則可能會造成火災、觸電或傷害。需要修理時請與我公司客服協商。請勿在縫隙間放入釘子或針等金屬物之類的雜物。否則可能會造成觸電或傷害。

　　11. 請勿使用220V以外的電源。一旦使用220V以外的電源，或和其他電器使用同一個插座、或使用擅自改裝的電源線，都可能會造成火災或觸電等危險。

　　12. 在試驗過程中請勿動儀器，否則可能造成試驗數據不準確。

　　13. 當電源線插頭的插入部位上積有灰塵時，請用幹布擦幹淨。否則可能會造成火災。

　　14. 當拔出電源線插頭時，請勿拉著電線操作，而是以拿著前端的電源插頭來直接拔出。否則可能會造成觸電或短路而引起火災。

　　15. 請勿將恒溫槽倒置，否則會破壞內部零件。

16. 當恒溫槽的工作溫度由60℃降至15℃時，請勿立即啟動壓縮機對恒溫槽進行降溫，必須將恒溫槽裏的液體重新更換或待恒溫槽中的液體溫度降至室溫再重新開啟製冷。

技術指標

控製係統：PLC+Windows係統

操作界麵：彩色12寸觸摸屏，中英文切換

　　導熱係數測量顯示範圍(0.001—2.000)W/ (m•K)

　　導熱係數測量精度±3%

　　導熱係數測量重複性±1%

　　溫度測量範圍(-5—95)℃

　　溫度分辨率0.01℃

　　溫度控製精度0.05℃

　　試件厚度標準25mm，範圍(5—40)mm

　　試件熱阻1)試件的熱阻不應小於0.1 (m2•K)/ W;

　　試件熱阻下限可以低到0.02(m2•K)/ W，但不一定在全部範圍內達到設備描述的準確度。

　　試件尺寸600mm*600mm*100

　　試件平麵度0. 1 mm

　　試驗室溫度(15—30)℃，標準溫度(23±2)℃

　　試驗室濕度(20—80)%RH，標準濕度(40—60)%RH

電源AC 220V±10%, 2.5KW

產品外形尺寸:1400X850X1050mm 長X寬X高

　　主加熱板：又稱主加熱爐，直徑150mm，內部有加熱器，是儀器的基本供熱體。供給試件熱量。在主加熱板內部裝有兩個溫度傳感器—主板溫度計1和主板溫度計2，用來測量熱板溫度，溫度傳感器的精度很高。

　　護加熱板：外型尺寸為300×300(mm2)，內部環形直徑152mm。護加熱板的溫度隨時跟蹤主加熱板溫度變化，其功能是一方麵使熱板熱量和外界沒有熱交換，同時又要保證護加熱板沒有熱量傳給主加熱板。保證主加熱板和冷板的熱流單向流動。護加熱板內部裝有兩個高精度溫度傳感器—護板溫度計1和護板溫度計2，用來測量護板溫度。

　　冷板：其尺寸為300×300(mm2)，內有環形水道，通過恒溫槽進行加熱或冷卻。內部裝有溫度傳感器，用來測量冷板的溫度。

　試件：一式二塊，600 mm×600mm，標準厚度為20mm可調節範圍100MM，尺寸不大於100mm，分別放在主板冷板之間，測量在穩態條件下傳遞的熱量，經過計算得出試件的導熱係數。
