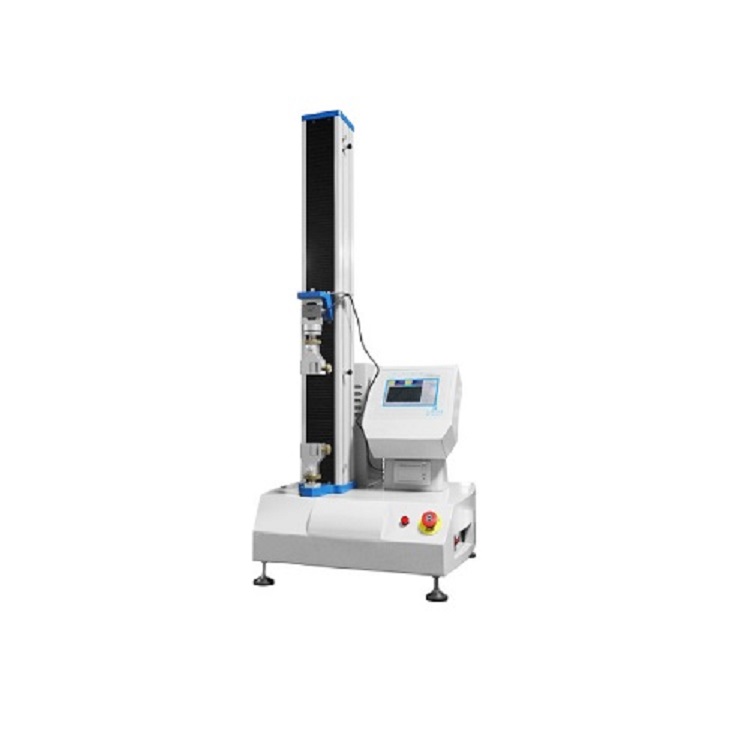

電腦伺服式拉力試驗機

一、儀器簡介
1、本係列材料試驗機主要可測各種材料的拉力、剝離、撕裂、粘接力、抗力物性。可打印出測試日期、時間及顯示器設定的顯示值。可配各式夾具及伸長量測試裝置，或依據客戶需求定製。

二、滿足標準
1、GB/T16491、GB/T1040、GB/T8804.1、GB/T8804.2、GB/T1041、GB/T9341、GB/T8808、GB/T18477、GB/T583、GB13022

軟件及軟件操作界麵：

（1）軟件可以在Windows98/2000/XP，用戶界麵呈現與Windows風格一致的中文窗口係統。

三、控製係統界麵如下：

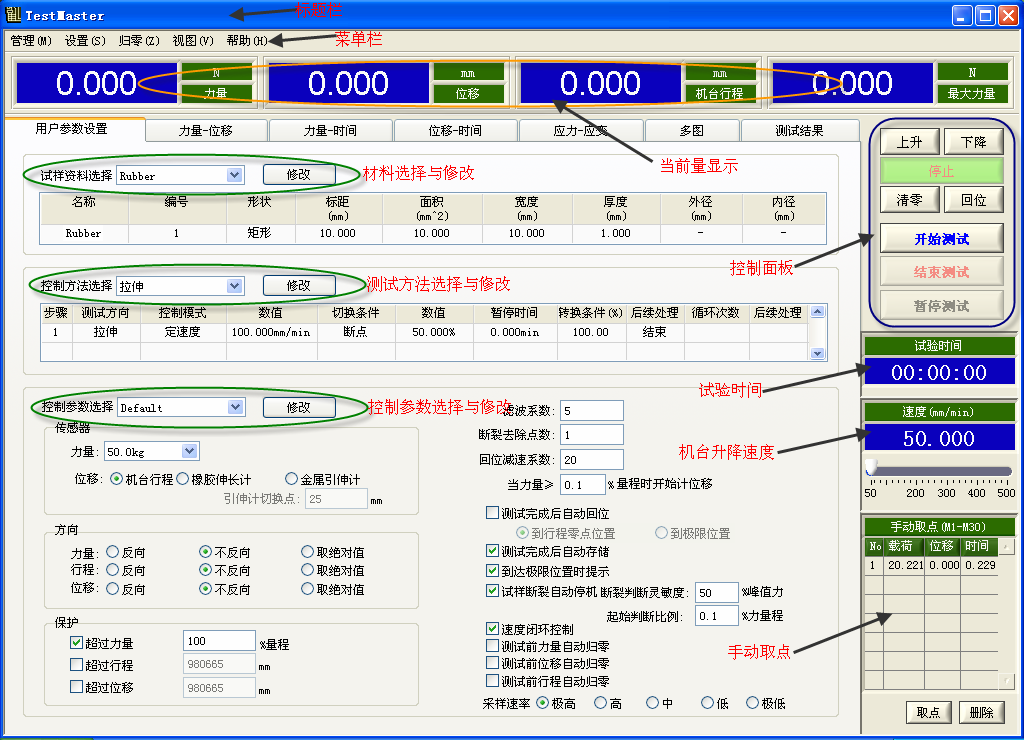

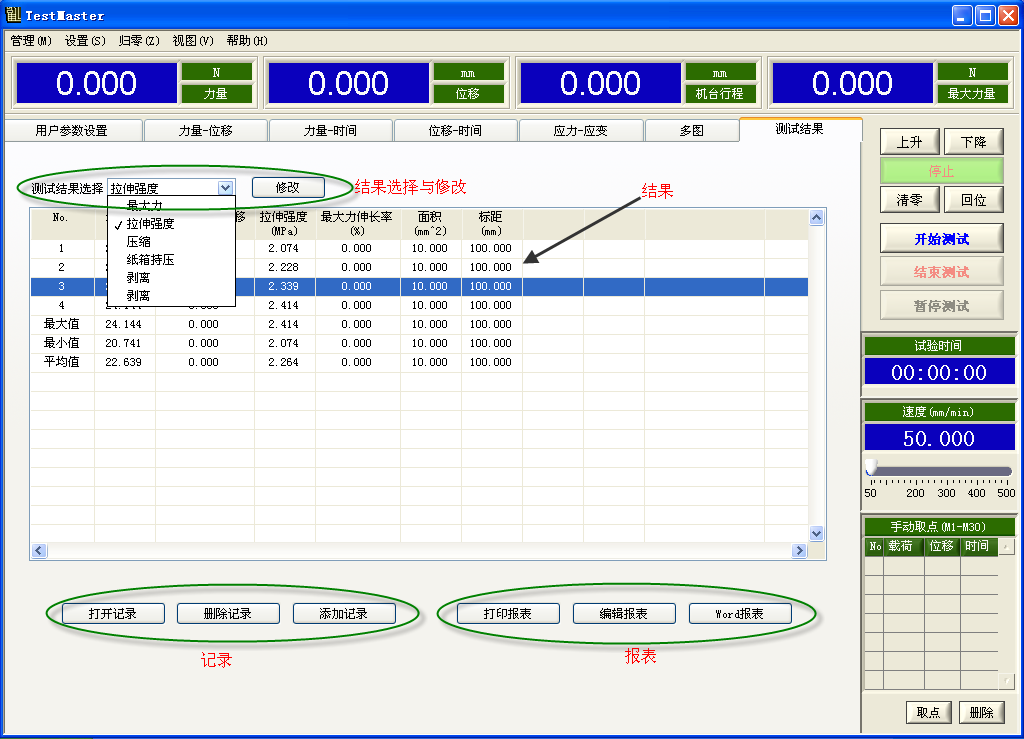

試驗操作界麵如圖1和圖2示：

圖1

圖2

軟件包括標題欄、菜單欄、當前量顯示欄、控製麵板、試驗時間顯示、機台升降速度、手動取點、材料選擇與修改、測試方法選擇與修改、控製參數選擇與修改、結果選擇與修改、結果顯示表格、曆史記錄操作、報表操作和力量-位移等曲線顯示等。

標題欄：軟件名稱、版本等信息

菜單欄：軟件的管理和功能操作等，

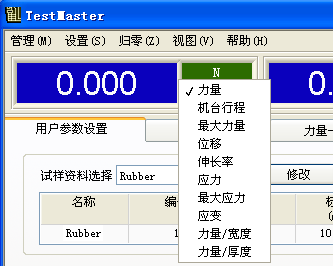

當前量顯示欄：顯示力量、位移等當前值，可通過下拉列表選擇要顯示的項目，如圖3示

圖3

控製麵板：控製機台上升、下降以及執行測試等操作

機台升降速度：調節機台上升下降的速度

手動取點：手動在曲線上抓取特征點。

材料選擇與修改

測試方法選擇與修改

控製參數選擇與修改

結果選擇與修改

結果顯示表格

曆史記錄操作：打開記錄即打開一條曆史測試記錄，多隻能打開一條記錄，當重複打開時將覆蓋上次打開的記錄；刪除記錄即刪除一條或多條選中的記錄；添加記錄即在上次基礎上新增打開一條或多條記錄。

報表操作：打印報表即輸出報表到打印機執行打印；編輯報表即打開報表進行編輯；Word報表即根據Word報表模版產生一個Word格式的報表

力量-位移等曲線顯示：顯示測試曲線。

四、主要技術指標：

1、容量：50kg進口傳感器
2、電機：400w鬆下伺服電機
3、驅動器：400w鬆下伺服驅動器
4、絲杆：進口滾珠絲杆
5、控製方式：麵板控製(LCD顯示)，可連電腦，windows模式操作
6、速度: 0.1-500mm/min速度可調
7、行程：900mm（含夾具）
8、荷重分解度：1/250,000
9、荷重精度：≤0.5%
10、單位切換Units：gf/kgf/N//kN/LBf/T
11、外形尺寸：（L*W*H）520*515*1250mm
12、重量：約70KG
13、電源：1∮, AC 220V, 50Hz

五、主要功能及特點：

主機：

1.1該機采用雙空間結構；

1.2調速係統采用進口伺服電機和調速器，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速範圍可達300mm/min。

1.3傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

1.4萬向節采用十字插銷結構，而且具有擺角限製功能，一方麵便於試樣夾持，保證試驗同心度，另一方麵很好的消除了不規則試樣對傳感器的影響。

2、控製係統、操作軟件及數據處理係統

2.1 硬件

位移編碼器計數采用4倍頻技術,使位移分辨力提高4倍,可達0.0005mm。

脈衝和電壓兩種輸出控製方式，可控製具有脈衝或電壓控製接口的伺服馬達、變頻馬達或直流馬達實現平滑無級調速。

的速度、位移、力量三閉環技術，可以實現的任意波形控製。有輸入輸出接口均采用高速光電隔離技術，具備強大的抗幹擾能力。

2.2 軟件

Windows標準風格，層次分明的操作方式加上詳盡的幫助文檔和提示使之成為目前試驗機行業簡單易用的軟件，調試和軟件培訓效率將顯著提高。

采用多線程並行處理技術，測試過程中實時同時顯示力量-位移、力量-時間、位移-時間、應力-應變等曲線，可隨意切換到想看的曲線畫麵，並可查看用戶設置等。

標準化的測試過程控製和報表輸出模版，使可以定義任意多個測試標準供用戶調用，範圍涵蓋GB、ASTM、DIN、JIS、BS…等幾乎有測試標準。靈活強大的測試方法自定義方式,具備定速速、定位移、定力量、定力量速率、定應力、定應力速率、定應變、定應變速率等各種控製模式，可實現複雜的多步嵌套循環控製.可設置自動返回、自動判斷斷裂、自動歸零等功能。

強大的數據分析統計和曲線圖形分析輔助工具，具備放大、縮小、平移、十字光標、取點等功能。多次曆史測試數據可調入圖形同時顯示做對比分析。多達7個區間設置、30個手動取點、60個自動取點功能。具備值、小值、平均值、去高低平均值、中位數、標準差、總體標準差等多種統計功能。

完全開放的測試結果編輯方法，用戶可得到任何想要的測試結果。力、斷裂力、剝離力、拉伸強度、剪切強度、撕裂強度、變形、屈服力、伸長率、彈性模量、環剛度、非比例延伸率、區間小力、區間平均力、定伸長取力、定力量取伸長等多達400多個計算結果均由計算機自動算出，供用戶選擇調用。

業界創新的Microsoft Word報表格式，簡單易用，隻要您會使用Word，就可編輯出您想要的精美報表。

權限管理係統使您可以鎖定軟件的任意功能模塊,將軟件操作分為多個權限級別,沒被授權的操作人員無法觸及沒被授權的模塊,軟件操作更加安全可靠。

全數字化的校準係統，校準過程簡單高效，校準數據上下位機雙重保護。功能強大的單位係統，可以適應世界上任何單位製，如力值單位有gf、kgf、N、kN、tf、lbf、ozf、tf（SI）、tf（long）、tf（short）等供選擇,更可擴展任意多種單位。

更多重的保護機製：力量、行程、位移量程保護設定，上下限位行程開關硬件保護設定。

測試數據管理簡單直觀高效：單次測試數據以Windows標準的文檔形式存儲，自由設置儲存路徑和文件名。避免了傳統測控軟件以數據庫格式儲存測試數據時數據庫文件會越來越大而導致軟件運行越來越慢的缺點。隻要您的硬盤足夠大，測試數據可以無限量保存。

六、係統基本配置

1、試驗機主機                                           1套

1.1伺服電機                                             1套

1.2調速器                                               1套

1.3負荷傳感器                                           1隻

1.4滾珠絲杠                                             2套

1.5減速係統                                             1套

3、惠普台式電腦                                         1台

4、基於Windows操作係統的計算機控製軟件                 1套

5、隨機工具（提供安裝、維修、操作需的工具及清單） 1套

6、技術資料：使用說明書、軟件使用手冊 、合格證、裝箱單
