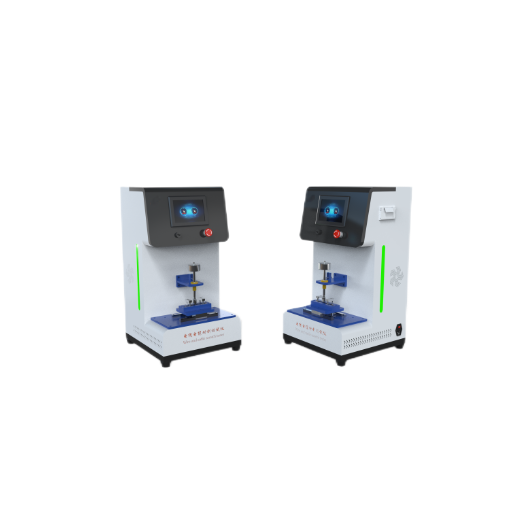

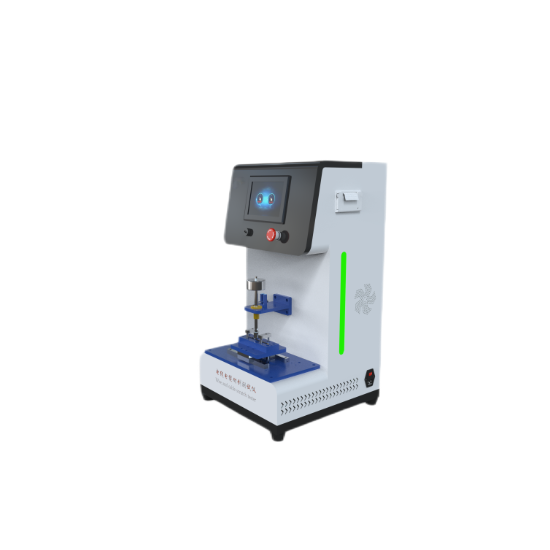

電線電纜耐刮磨測試儀

一，用途

電線電纜耐刮磨測試

二、技術參數

控製係統：PLC’

操作界麵：彩色7尺寸觸摸屏，中英文切換

針頭直徑一：根據客戶和供應商的約定選配（0.25±0.01）mm 或標配（0.45±0.01）mm；

— 針頭類型如下

— 頻率：（55 ± 5）循環/分鍾（一個循環包括一個往複運動）可在觸摸屏上設置其他頻率；

— 針的位移：（20 ± 1）mm；

— 磨損長度：（15.5 土 1) mm；

— 移動類型：設計細節不應影響試驗結果；

— 質量（位置、值、設計細節）：動態條件下試樣的垂直力恒定；

— 試樣安裝力：試樣在試驗期間不得移動，如需固定，導線上的張力不得過 100 MPa (N/mm 2)：

-----試驗次數：0-99999999次(可預置且斷電記憶功能)

-----停機裝置：當刮針磨穿絕緣層與導體接觸時，設備自動停機;

-------對測試樣品施加總垂直力（7±0.05）N。在（23 ± 1）°C 溫度下進行四次測量，確定循環次數。每次讀取後，將試樣移動 100 mm，-------順時針旋轉 90°。每次讀數後，請更換針頭。

刮針荷重：800g、900g、1000g、1100g根據客戶實際選配

荷重砝碼：300g砝碼100g、200g、500g，65、105、155、210、270N各一個可疊加根據客戶實際選配

機台尺寸(L×W×H):420*450*810mm

機台重量:35kg

停止功能：會自動停機

工作電源：AC220V、50Hz

刮磨長度:15.5mm

三，執行標準

符合標準：ISO6722，GBT25085，JIS C 3406;JASO D611，

四，試驗樣品

從長度為 3m 的電纜樣品中準備三個測試樣品。每隔 1m 取一次測試樣品。剝開電纜上的絕緣層。一個測試樣品由一個薄薄的絕緣截麵組成。在準備過程中，注意不要使試樣變形。如果電纜標記導致絕緣壓痕，通過此壓痕取個測試樣品。

60 V 電纜

將測試樣品浸入浴液中，如圖 1 示，浸泡 4 小時，然後施加 1 kV（r.m.s.）的測試電壓。在導體和浴缸之間放置 30 min。 然後以 500 V/s 的速度增加電壓，直到達到以下值： — 3 kV (r.m.s.)電纜< 0.5 mm 2; — 5 kV (r.m.s.)電纜>0.5mm 2. 6.2.3.2

600 V 電纜

完成 60 V 電纜的程序後，保持 3 kV 或 5 kV 再保持 5 min

砂紙磨損
