非織造布液體芯吸速率試驗裝置

1、符合標準：GB/T24218.6-2010

2、原理：將條形試樣垂直懸掛,一端浸入試液中,測定液體沿試樣垂直上升的速率

注:本方法主要是測定非織造布吸收液體的速率,對具有各向異性的紡織材料進行試驗得結果進行判斷和比較時,可能會有一定的困難。本部分沒有在試液中添加有色試劑。若使用了有色試劑,則應在試驗報告中說明。注:為便於觀察和測量,可在試液中加入適量藍黑(或紅)水。

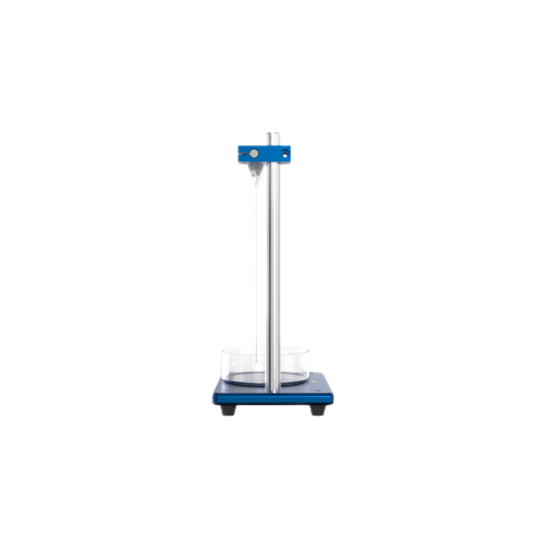

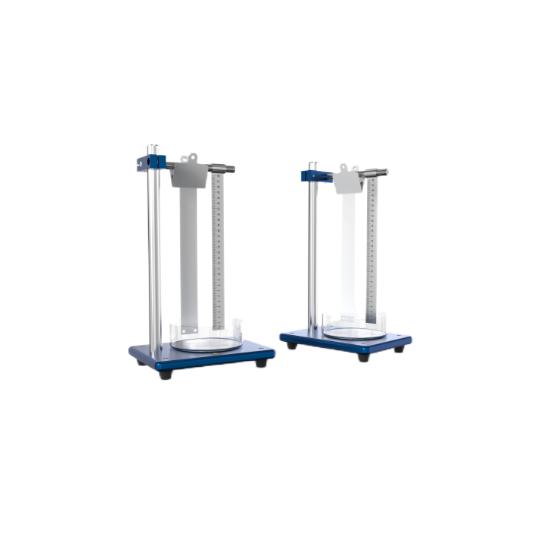

3、儀器組成：

底座,底部帶有調節水平的螺旋，

盛液容器,用於盛裝試液。

橫梁架,可沿垂直支架上下調整。

試樣夾,置於橫梁架上用於固定試樣。

標尺,垂直固定在橫梁架上,小刻度為1mm。

秒表

玻璃棒,直徑為4mm~5 mm,長度為 30 mm。

試液,協商確定,並在試驗報告中說明。若無規定,使用三級水。

4、試樣製備和調試

沿縱向和橫向分別剪取至少5個試樣,每個試樣尺寸為(30士1)mmX(250士1)mm。在試樣短邊一端鑽兩個直徑為(5士1)mm的孔,每個孔距離短邊均為(5±1)mm,距離鄰近的長邊分別為(5士1)mm。

依據 GB/T6529對試樣進行調濕。

試液應在標準大氣中平衡足夠長的時間。

試驗步驟

試驗在標準大氣中進行,標準大氣依據GB/T6529 的規定

a)將試樣垂直夾在橫梁架(6.2.3)上,鑽有孔的一邊作為下端;

b)將一根玻璃棒(6.2.7)穿過兩孔,給試樣一定張力使其保持垂直狀態;

C)調整試樣位置,使試樣靠近並平行於標尺(6.2.5),下端位於標尺零位以下15mm士2mm處;

d)降低橫梁架使液麵處於標尺的零位(試樣下端位於液麵以下15mm士2mm處);

用秒表(6.2.6)開始計時;

e)在分別經過10s、30s、60s(及必要時300s)時,記錄和測量液體芯吸高度。若液體芯吸高度f)參差不齊時,則記錄值。

5、試驗結果：

按上述試驗步驟對其他縱向和橫向上的試樣進行試驗，每做完縱向和橫向上的共10個試樣後,均要更換新的試液以進行下組試驗,且試液在標準大氣中平衡後使用。

計算經過各規定時間,縱向和橫向上各5個試樣液體芯吸高度的平均值及其標準偏差以測試時間“(s)為橫坐標,液體芯吸高度h(mm)為縱坐標,根據以上得數據繪製ch曲線,曲線上某點切線的斜率即為t時刻或液體芯吸高度為h時的液體芯吸速率,單位為mm/min。
