成鞋動態行走仿真試驗機

成鞋動態行走仿真試驗機

一、 儀器介紹

設備優勢：

1、采用7寸多彩液晶觸控屏，中英文菜單顯示

2、PLC編程控製，可實時打印數據；具有緊急停機按鈕，聲光報警。

3、儀器開鞋楦行走架，高度模仿人在走路，跑步形態。

。

測試原理：

   將成品鞋穿戴上儀器鞋楦上，通過凸輪連杆機構模仿人在正常行走，且可以重複模仿人行走的狀態。

二、 儀器參數

測試儀器：

1、 鞋楦行走架  ：穿戴成品鞋的支架，固定好的測試的尺寸鞋楦

2、 往複凸輪機構：驅動鞋楦架模仿行走的機構

技術參數：

測試速度：0~60次/min

往複次數：0-999999  可設置

測試鞋碼：25~45碼

荷載：750N

摩擦介質：木板  可根據客戶要求定製

控製方式：觸摸屏

整機功耗：1200W

外形尺寸約：970*560*1600mm

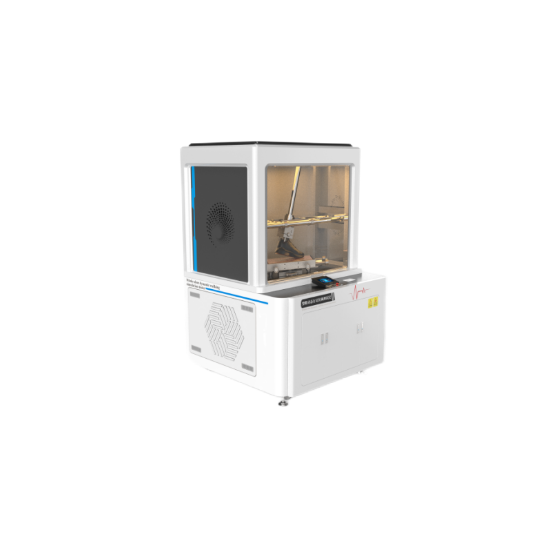

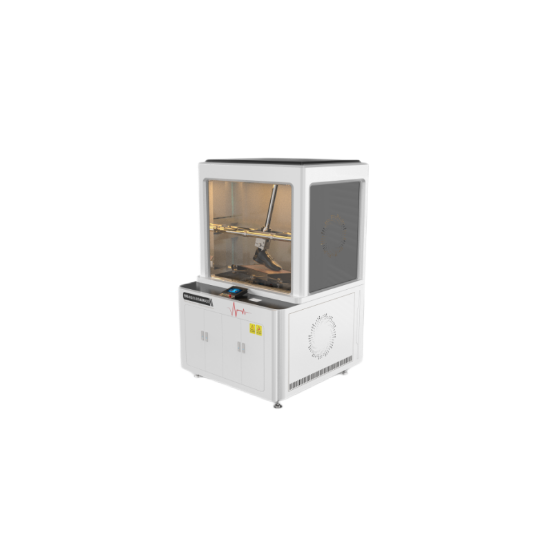

設備示意圖

本試驗儀器有重複往複機構、模仿行走機構、配套鞋楦等組成

基本配置：

主機   一台

標準鞋楦一套

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌   一個
