應用領域

金屬板材、帶材、箔材生產廠（鋼廠、鋁廠、銅廠等）的質量控製。

金屬製品加工行業（如汽車零部件、家電外殼、電子元器件、五金件、彈簧片等）。

材料研究機構、實驗室。

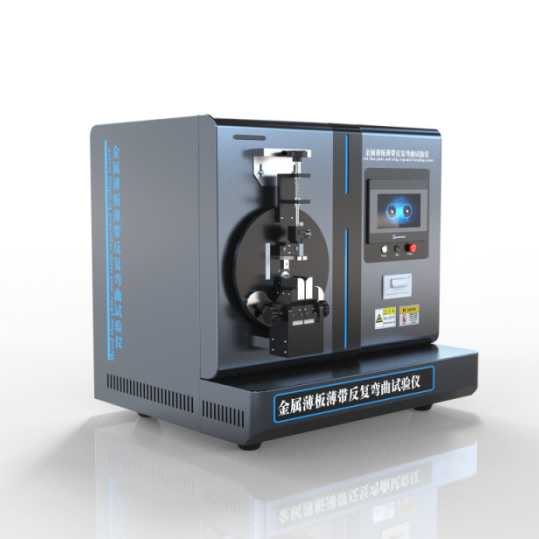

設備主要組成部分與工作原理

‌固定夾具鉗口：‌ 用於牢固夾持試樣的一端。通常設計成V型圓弧型，避免試樣在夾持處應力集中損傷。夾持力需可調且穩定。

‌彎曲臂彎心裝置：‌ 這是施加彎曲應力的核心部件。

‌彎曲圓柱銷彎心：‌ 一個半徑圓柱銷（半徑R根據標準或材料厚度選擇）。

‌往複運動機構：‌ 彎曲臂通常由電機驅動，通過曲柄連杆、凸輪或伺服係統實現的左右往複運動（或旋轉擺動）。

‌彎曲角度調節裝置：‌ 允許設定彎曲臂從中心位置向左右兩側擺動的角度（例如90°、180°等），角度需可調並控製。

執行標準

《GBT 235-2013 金屬材料 薄板和薄帶 反複彎曲試驗方法》

ISO 7799， ISO 23718， ASTM E290， JIS Z 2248

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

試樣長度：150-250mm；

板材厚度：0.1-2mm可以定製其他厚度；

板材寬度：20mm；

試樣長度：150-250mm；

‌彎曲半徑：‌ 通常與材料厚度相關（常用為0、0.5、1.0、1.5、2.0倍厚度等）。

‌彎曲角度：‌ ±90°（平麵彎曲）精度±2°；

‌彎曲速度：‌ 通常為1次/秒（60次/分鍾）。

‌主要結果：‌ ‌反複彎曲次數（N）‌ - 試樣斷裂前承受的完整彎曲次數。此數值越大，表示材料抵抗反複彎曲變形的能力越強，延展性越好。

‌輔助觀察：‌ 有時需要觀察記錄裂紋萌生和擴展的情況。

電  源：三相，380V，50Hz；

外形尺寸：約740*628*1120mm；

主機重量：約260 kg；

配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;
