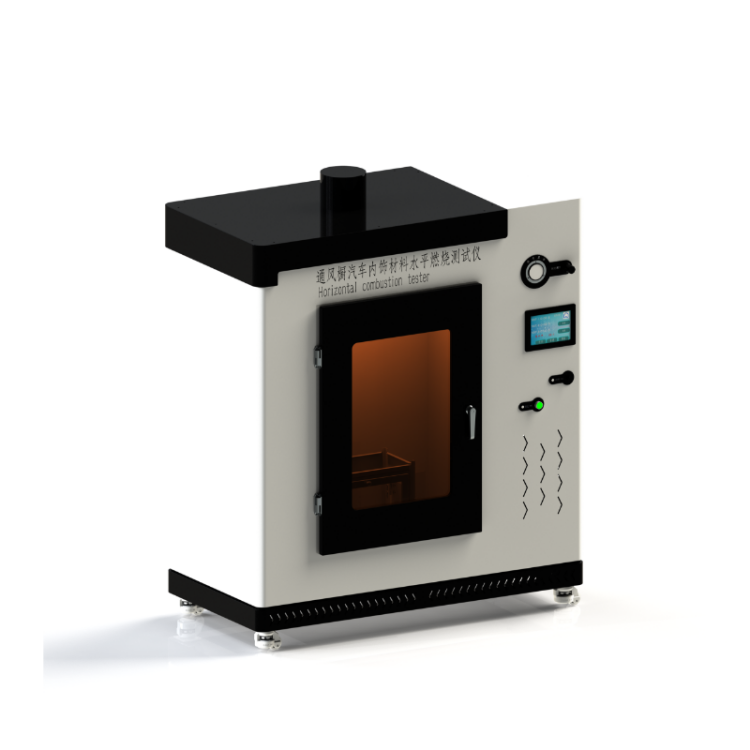

觸摸屏控製汽車內飾材料燃燒測試儀依據GB8410-2006汽車內飾材料的燃燒特性設計生產，主要針對汽車內飾材料的可燃性進行定性評定，采用7寸全彩觸摸屏顯示/控製，試驗數據可存儲在觸摸屏內，可調閱試驗曆史數據，記錄燃燒時間後設備自動計算試驗結果燃燒速度（又稱燃燒速率）。適用於各種類型的汽車內飾材料生產廠家及其材料部件的研究、生產和質檢部門，也適用於絕緣材料、工 程塑料或其它固體可燃材料行業。該款設計標準為GB8410-2006汽車內飾材料的燃燒特性

為水平法試驗工作條件及主要技術指標

1. 環境溫度：-5℃-30 ℃。

2. 相對濕度：≤ 85% 。

3. 供電電壓：220V+ 10%、50HZ,功率：100W。

4. 氣源：液化石油氣

5. 全彩觸摸7寸觸摸屏，中英文切換：

a. 尺寸：7寸 有效顯示尺寸 長15.5cm 寬8.6cm；

 b. 分辨率：800*480

 c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式

 d. 儲存容量:1G

 e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行

 f. 采用M3+FPGA架構，M3負責指令解析，FPGA專注TFT顯示，保證速度和可靠性。

g. 主控製器均采用低能耗處理器，自動進入節能模式

6. 實驗數據可儲存觸摸屏內，可調閱查詢曆史數據

7. 記錄燃燒時間後設備自動計算試驗結果燃燒速度（又稱燃燒速率）

8. 滿足GB8410-2006要求的大通風櫥；與試驗火焰直接接觸的燃燒室整體采用不鏽鋼材質，耐久性高

9. 計時精度0.1s 。

10. 本生燈（即燃燒器）對試樣施加火焰15s。

11. 本生燈管內徑9.5mm+ 0.1mmm，長約100mm。

12. 試驗傾角：本生燈90°垂直對著水平放置的樣品燃燒

13. 火焰高度：20mm± 2mm 到100mm±2mm可調(一般調為38mm)

14. 施焰時間：0-999.9s±0.1s可調（一般選擇為15s)

15. 續燃時間：0-999.9s±0.1s，觀察火焰達到第一標線後手動開始、手動暫停

16. 燃燒氣體：液化石油氣或煤氣

17. 風速控製:風扇轉速:2600RPM,風扇風量:2.37m3/min;

18. 外形尺寸：  長*寬*高 1310*650*1560mm（含腳） 內部燃燒箱 長383寬205高355

19. 通風櫥內容積：＞0.75立方,長*款*高約1050mm×640mm×1300mm, 背景黑色，背景照度≤20Lux，

20.內部結構：燃燒箱放置在通風櫥內，通風櫥內部容積為燃燒箱體積的20倍-110倍，而且通風櫥的長、寬、高的任一尺寸不超過另外兩尺寸中任一尺寸的2.5倍;

21,進氣壓力範圍：0-100KPA；精度等級:2.5；

22，控製係統：PLC;

23，照明燈：180MM-24V內置

設計標準 ：  GB8410-2006汽車內飾材料的燃燒特性

操作要求

試驗環境要求：環境溫度：-5℃-30 ℃，相對濕度：≤ 85% 。

電源要求：供電電壓：220V+ 10%、50HZ, 功率：100W。

氣源要求：氣源：液化石油氣。注：氣源和鏈接頭用戶自備

試驗原理：將試樣水平地夾持在U型支架上，在燃燒箱中用規定高度火焰點燃試樣的自由端15s，確定試樣上火焰是否熄滅或何時熄滅以及試樣燃燒的距離和燃燒該距離所用時間。

箱體結構：包含燃燒箱、通風櫥和集成控製三部分，燃燒箱內置於通風櫥內，通風櫥與集成控製為一體式設計。
