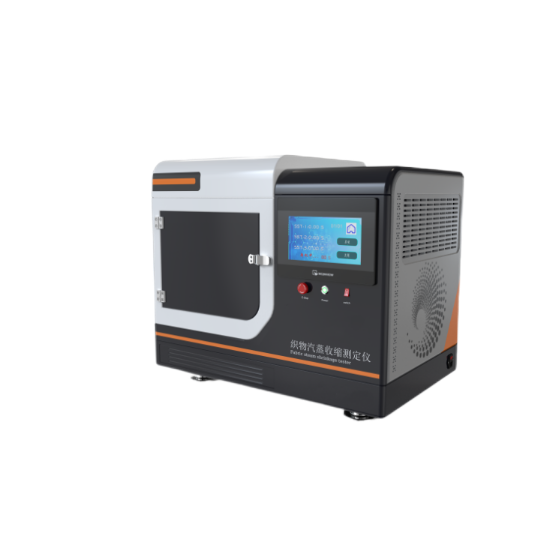

織物汽蒸收縮測試儀

產品簡介：
用 途：汽蒸收縮測定儀用於機織物和針織物及經汽蒸處理尺寸易變化的織物，在遊離蒸汽處理下產生的尺寸變化測定

執行標準

FZ/T20021－1999《織物經氣蒸後尺寸變化試驗方法》等標準

ISO 3005，BS 4323，NEXTTM15，M&SP8,IWTO 29-76

工作原理：

安全質量符合《蒸汽鍋爐安全技術監察規程及小型和常壓熱水鍋爐安全監察規定》

操作方便，彩色觸摸屏控製顯示溫度

用於織物汽蒸收縮率測試，檢測織物在不受力的狀態下，經蒸汽熏蒸後的尺寸穩定性。

原理:檢測經過汽蒸測試箱處理過的織物收縮率時利用縮率尺預先在織物上標記250mm的基準點，在測試後直接從縮率尺上讀取收縮百分率。

技術規格：

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

內筒尺寸：直徑102*360mm可定製其他尺寸；

試驗樣品尺寸：長 300 mm,寬50 mm；

配有不鏽鋼樣品架；

可同時檢測4塊織物；

配蒸汽發生器；功率6KW,外形尺 寸:705*435*1220

配有汽蒸穩定性縮率尺；

蒸汽壓力:0~450kPa

蒸汽速率:70士14g/min

試樣架尺寸:296x70x67mm

電源電壓:AC220V士10%

蒸汽過濾有效水容積:22L

測試時間：觸摸屏可任意設置；

蒸汽工作壓力：0-0.4mpa以上；

電源：AC220V,50HZ,3KW

外形尺寸大約：720*560*560mm

試驗步驟

1 試樣經預調濕4h後,放置在標準大氣中調濕 24 h。試樣上用訂書釘或 GB/T 86相距 250 mm 處兩對稱地各作一個標記。

2 量取標記間的長度為汽蒸前長度,精確到 0.5 mm。

3 蒸汽以 70 g/min(允差 20%)的速度通過蒸汽圓簡至少1min,使圓簡預熱。如圓簡過冷,可適當延長預熱時間。試驗時蒸汽閥保持打開狀態。

4 把調濕後的四塊試樣分別平放在每一層金屬絲支架上。立即放入圓簡內並保持30s。

5 從圓簡內移出試樣,冷卻30s後再放人圓簡內。如此進出循環三次。

6三次循環後把試樣放置在光滑平麵上冷卻,按照7.1預調濕和調濕後,量取標記間的長度為汽蒸後的長度,精確到 0.5 mm。
