發布日期：2025-05-16 瀏覽次數：次
一、測試原理：

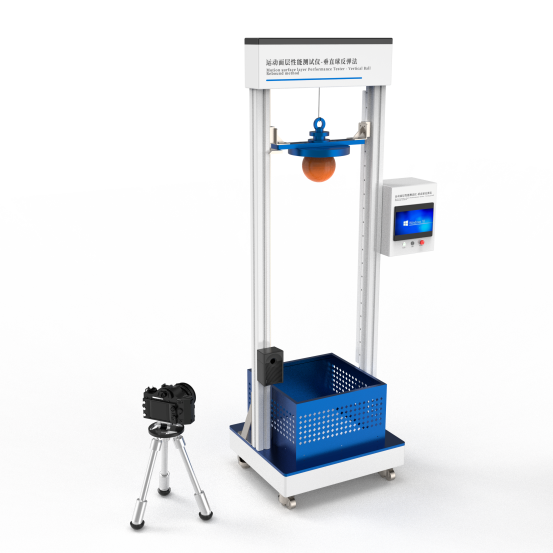

將測試用球從規定高度釋放,分別自由下落到混凝土麵層和運動麵層上,測量測試用球在不同麵層上第一次反彈的最大高度,測得垂直球反彈高度值,計算垂直球反彈率。
二、適用標準
GB/T 22517.1-2024 體育場地使用要求及檢驗方法第1部分:綜合體育場館木地板場地
TY/T 2003.7-2021 運動麵層性能測試方法第7部分:垂直球反彈
三、技術參數：
1、操 作 界麵： 12寸一體式工控機
2、控製機係統： Windows+PLC
3、行 程： 0.1-2.2m 精度±0.01m
4、溫濕度傳感器：0.1-100℃ 精度±0.5℃ 0~100%RH 精度：±5% FS
5、球體壓力計：0~2mpa 精度±0.5% FS
6、混凝土模塊：0.5 mx0.5 m 強度等級應不低於 GB 50010規定的 C25 的要求
7、混凝土模塊：應水平、固定安裝,無振動,表麵平整、無裂紋
8、球體下降方式：自由落體
9、視覺模塊：隻觀記錄測試用球的運行軌跡，以及球體運行高度
10、聲音模塊：記錄測試用球第一次落地和第二次落地聲音達到峰值時的時間,並自動計算和顯示垂直球反彈高度。計時精度為士1ms。
11、自由導軌：兩邊高精度導軌，耐磨性高，無噪音；
12、高精度電機：步進電機驅動加導軌運行
13、設備自帶：福馬輪4隻可落地和可移動，可固定
1、設備的免費質保期不低於1年； 5、賣方長期為買方提供備件采購和供應服務。
五、發貨清單： 主機一台 電源線一根 說明書一份 保修卡一份 銘牌 一張 |
一、測試原理：
將測試用球從規定高度釋放,分別自由下落到混凝土麵層和運動麵層上,測量測試用球在不同麵層上第一次反彈的最大高度,測得垂直球反彈高度值,計算垂直球反彈率。
二、適用標準
GB/T 22517.1-2024 體育場地使用要求及檢驗方法第1部分:綜合體育場館木地板場地
TY/T 2003.7-2021 運動麵層性能測試方法第7部分:垂直球反彈
三、技術參數：
1、操 作 界麵： 12寸一體式工控機
2、控製機係統： Windows+PLC
3、行 程： 0.1-2.2m 精度±0.01m
4、溫濕度傳感器：0.1-100℃ 精度±0.5℃ 0~100%RH 精度：±5% FS
5、球體壓力計：0~2mpa 精度±0.5% FS
6、混凝土模塊：0.5 mx0.5 m 強度等級應不低於 GB 50010規定的 C25 的要求
7、混凝土模塊：應水平、固定安裝,無振動,表麵平整、無裂紋
8、球體下降方式：自由落體
9、視覺模塊：隻觀記錄測試用球的運行軌跡，以及球體運行高度
10、聲音模塊：記錄測試用球第一次落地和第二次落地聲音達到峰值時的時間,並自動計算和顯示垂直球反彈高度。計時精度為士1ms。
11、自由導軌：兩邊高精度導軌，耐磨性高，無噪音；
12、高精度電機：步進電機驅動加導軌運行
13、設備自帶：福馬輪4隻可落地和可移動，可固定
1、設備的免費質保期不低於1年； 5、賣方長期為買方提供備件采購和供應服務。
五、發貨清單： 主機一台 電源線一根 說明書一份 保修卡一份 銘牌 一張 |
