高配款壓差法氣體滲透儀，壓差法透氧性測試儀，薄膜氣體透過率測試儀
一、設備簡介及核心測試原理
設備簡介
壓差法氣體滲透儀基於壓差法的測試原理，是一款用於薄膜試樣的氣體透過率測試儀，適用於塑料薄膜、複合膜、高阻隔材料、片材、金屬箔片、橡膠、輪胎氣密性、滲透膜等在各種溫度下的氣體透過率、透過量。
測試原理
采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然後對整個係統抽真空；當達到規定的真空度後，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。
二、設備特點
1，可同時測定試樣的氣體透過率、透過量。
2，寬範圍、溫濕度控製，滿足各種試驗條件下的測試。
3，測試量程可根據需要進行擴展，滿足大透過率測試的要求。
4，可進行任意溫度下的數據擬合，輕鬆獲得條件下的試驗結果。
5，支持有毒氣體及易燃易爆氣體的測試。
6，提供標準膜進行快速校準，保證檢測數據的準確性和通用性。
7，配備USB通用數據接口，方便數據傳遞。
三、關鍵性能參數
指標 | 技術規格 |
控製係統 | PLC控製係統 |
操作界麵 | 彩色7寸觸摸屏，中英文切換 |
測試範圍 | 0.01～50,000 cm3/ m2•24h•0.1MPa |
分辨率 | 0.001 cm3/ m2•24h•0.1MPa |
壓力傳感器 | -100~0kpa和0-600kpa精度：±0.1％FS（可定製其他量程和精度） |
精密調壓閥 | 0.005-0.4mpa |
外置真空泵 | 1升 |
高壓氣管 | 若幹，直徑5mm，6mm，8mm均耐高溫配接頭 |

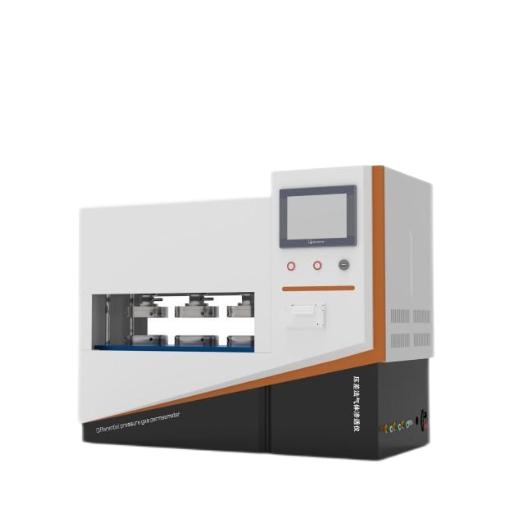

測試腔 | 3工位和單工位，上下腔有控溫功能，溫度室溫+100度內 |
試樣直徑 | 97mm; 選配外徑 50，75，100mm 尺寸的試樣 |
試驗透過麵積 | 38.48cm2 |
樣品夾持力範圍 | 全自動夾持0-200kg（全自動夾持方式氣缸原理） |
氣體範圍 | O2、 N2、CO2等氣體均可加熱氣體（氣源用戶自備） |
環境溫度 | 23℃，濕度40%-60% |
選配 | 筆記本電腦1台 |
標配 | 恒溫槽:15L---溫度室溫+99度 |
電源 | 220V，10A，150W |

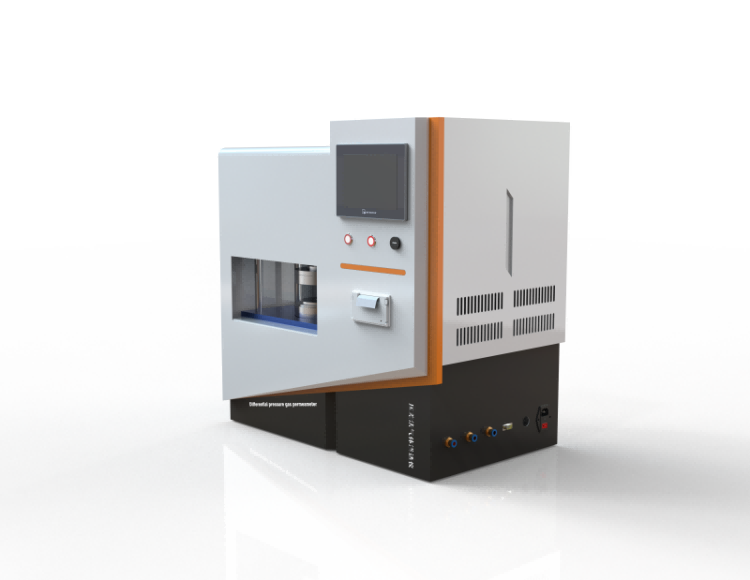

外形尺寸 | 三工位800*380*410mm；單工位550*380*400mm |
四、執行標準
ISO 15105-1 塑料--薄膜和薄板--透氣率的測定--第1部分：差壓法
ISO 2556 塑料 在大氣壓力下薄膜和薄板的氣體透過率的測定 測壓法
GB/T 1038 塑料薄膜和薄片氣體透過性試驗方法 壓差法
ASTM D1434 測定塑料薄膜和薄片的透氣性的標準測試方法
JIS K7126-1 塑料薄膜和薄板 氣體傳輸率的測定 第2部分壓差法
YBB00082003 氣體透過量測定法；
GB/T 1038.1-2022
五、應用領域
薄膜：適用於各種塑料薄膜、塑料複合薄膜、紙塑複合膜、共擠膜、鍍鋁膜、鋁箔、鋁 箔複合膜等膜狀材料的氣體滲透性能測試。
片材：適用於各種工程塑料、橡膠、建材等片狀材料的氣體滲透性能測試，如PP片材、 PVC片材、PVDC片材。
多種不同氣體：適合於多種氣體的透過率測試，如氧氣、二氧化碳、氮氣、空氣、氦氣等。
易燃易爆氣體：適用於各種薄膜對易燃易爆氣體的阻隔性能測試。
生物降解膜：用於測試生物降解膜的透氣性能，如澱粉生物降解袋等。
航空航天用材料：用於航空航天用材料的氣體透過率測試，如飛-氣囊的氦氣透過性測試。
紙及紙板：用於紙及紙塑等複合材料的透氣性測試，如煙包鋁箔紙、利樂包裝片材、方便麵紙碗、一次性紙杯等。
漆膜：用於基材上塗覆油漆薄膜的透氣性測試。
玻纖布、玻纖紙等材料：適用於玻纖布、玻纖紙等材料的透氣性測試，如特氟龍漆布、特氟龍高溫布、氟矽膠布等。
化妝品軟管片材：適用於各種化妝品軟管、鋁塑管、牙膏管片材的氣體透過性測試。
各種橡膠片材：適用於各種橡膠片材的透氣性測試，如汽車輪胎透氣性測試。
六、操作規範與維護要點
樣本製備
裁取Φ97 mm標準圓形樣本，厚度≤3 mm，表麵無劃痕/折痕。
校準流程
每月用NIST標準膜校驗傳感器，誤差＞±0.5%需返廠調整。
禁忌操作
禁止在濕度＞80%RH環境下測試金屬箔片，防止傳感器電解腐蝕。
七、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
外置負壓泵1隻;
2米煤氣管2米1根;
卡箍2個;
恒溫槽（15L---溫度室溫+99度）1個;
筆記本電腦（選配）;
高配款壓差法氣體滲透儀，壓差法透氧性測試儀，薄膜氣體透過率測試儀
一、設備簡介及核心測試原理
設備簡介
壓差法氣體滲透儀基於壓差法的測試原理，是一款用於薄膜試樣的氣體透過率測試儀，適用於塑料薄膜、複合膜、高阻隔材料、片材、金屬箔片、橡膠、輪胎氣密性、滲透膜等在各種溫度下的氣體透過率、透過量。
測試原理
采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然後對整個係統抽真空；當達到規定的真空度後，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。
二、設備特點
1，可同時測定試樣的氣體透過率、透過量。
2，寬範圍、溫濕度控製，滿足各種試驗條件下的測試。
3，測試量程可根據需要進行擴展，滿足大透過率測試的要求。
4，可進行任意溫度下的數據擬合，輕鬆獲得條件下的試驗結果。
5，支持有毒氣體及易燃易爆氣體的測試。
6，提供標準膜進行快速校準，保證檢測數據的準確性和通用性。
7，配備USB通用數據接口，方便數據傳遞。
三、關鍵性能參數
指標 | 技術規格 |
控製係統 | PLC控製係統 |
操作界麵 | 彩色7寸觸摸屏，中英文切換 |
測試範圍 | 0.01～50,000 cm3/ m2•24h•0.1MPa |
分辨率 | 0.001 cm3/ m2•24h•0.1MPa |
壓力傳感器 | -100~0kpa和0-600kpa精度：±0.1％FS（可定製其他量程和精度） |
精密調壓閥 | 0.005-0.4mpa |
外置真空泵 | 1升 |
高壓氣管 | 若幹，直徑5mm，6mm，8mm均耐高溫配接頭 |
測試腔 | 3工位和單工位，上下腔有控溫功能，溫度室溫+100度內 |
試樣直徑 | 97mm; 選配外徑 50，75，100mm 尺寸的試樣 |
試驗透過麵積 | 38.48cm2 |
樣品夾持力範圍 | 全自動夾持0-200kg（全自動夾持方式氣缸原理） |
氣體範圍 | O2、 N2、CO2等氣體均可加熱氣體（氣源用戶自備） |
環境溫度 | 23℃，濕度40%-60% |
選配 | 筆記本電腦1台 |
標配 | 恒溫槽:15L---溫度室溫+99度 |
電源 | 220V，10A，150W |
外形尺寸 | 三工位800*380*410mm；單工位550*380*400mm |
四、執行標準
ISO 15105-1 塑料--薄膜和薄板--透氣率的測定--第1部分：差壓法
ISO 2556 塑料 在大氣壓力下薄膜和薄板的氣體透過率的測定 測壓法
GB/T 1038 塑料薄膜和薄片氣體透過性試驗方法 壓差法
ASTM D1434 測定塑料薄膜和薄片的透氣性的標準測試方法
JIS K7126-1 塑料薄膜和薄板 氣體傳輸率的測定 第2部分壓差法
YBB00082003 氣體透過量測定法；
GB/T 1038.1-2022
五、應用領域
薄膜：適用於各種塑料薄膜、塑料複合薄膜、紙塑複合膜、共擠膜、鍍鋁膜、鋁箔、鋁 箔複合膜等膜狀材料的氣體滲透性能測試。
片材：適用於各種工程塑料、橡膠、建材等片狀材料的氣體滲透性能測試，如PP片材、 PVC片材、PVDC片材。
多種不同氣體：適合於多種氣體的透過率測試，如氧氣、二氧化碳、氮氣、空氣、氦氣等。
易燃易爆氣體：適用於各種薄膜對易燃易爆氣體的阻隔性能測試。
生物降解膜：用於測試生物降解膜的透氣性能，如澱粉生物降解袋等。
航空航天用材料：用於航空航天用材料的氣體透過率測試，如飛-氣囊的氦氣透過性測試。
紙及紙板：用於紙及紙塑等複合材料的透氣性測試，如煙包鋁箔紙、利樂包裝片材、方便麵紙碗、一次性紙杯等。
漆膜：用於基材上塗覆油漆薄膜的透氣性測試。
玻纖布、玻纖紙等材料：適用於玻纖布、玻纖紙等材料的透氣性測試，如特氟龍漆布、特氟龍高溫布、氟矽膠布等。
化妝品軟管片材：適用於各種化妝品軟管、鋁塑管、牙膏管片材的氣體透過性測試。
各種橡膠片材：適用於各種橡膠片材的透氣性測試，如汽車輪胎透氣性測試。
六、操作規範與維護要點
樣本製備
裁取Φ97 mm標準圓形樣本，厚度≤3 mm，表麵無劃痕/折痕。
校準流程
每月用NIST標準膜校驗傳感器，誤差＞±0.5%需返廠調整。
禁忌操作
禁止在濕度＞80%RH環境下測試金屬箔片，防止傳感器電解腐蝕。
七、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
外置負壓泵1隻;
2米煤氣管2米1根;
卡箍2個;
恒溫槽（15L---溫度室溫+99度）1個;
筆記本電腦（選配）;
