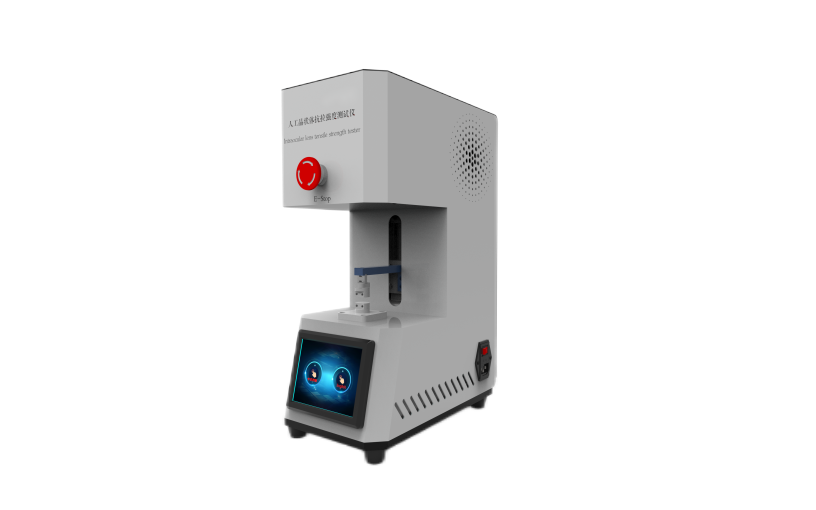

人工晶狀體抗拉強度測試儀

一、核心用途與功能

人工晶狀體抗拉強度測試儀是於測試人工晶狀體襻的抗拉強度的測試設備，內置高精度傳感器和完備的測試程序，完全滿足ISO11979-3和YY0290.3的技術要求。

單襻拉力測試和雙襻拉力測試功能並自帶恒溫水槽，可滿足樣品於35℃溶液中測量。

‌抗拉強度測試‌

模擬人工晶狀體在眼內受外力（如眼球運動、囊袋壓力）時的拉伸載荷，通過施加軸向拉力直至襻斷裂或與光學部分離，測量最大抗拉強度及位移變化。斷裂閾值通常設定為0.25N，低於此值即判定為不合格。

‌環境模擬‌

選配集成恒溫水槽（35℃±0.5℃），支持生理鹽水浸泡，還原眼內溫濕度及生化環境‌。

部分型號支持化學溶液暴露，評估材料降解對力學性能的影響‌。

二、產品優勢：

執行標準YY0290.3及ISO11979-3標準相關內容設計。

可以設置為達到設定拉力即停或測試拉斷力功能。

水平設計：樣品安裝方便快捷，大大提高了操作便捷性並能使殘餘應力降至至低。

自動判斷功能：拉斷判斷、峰值判斷、位移記錄等並打印功能。

高精度傳感器：0-0.5KG，精度±0.03%FS;

夾具可裝夾各種不同類型的人工晶狀體樣品，包括硬性的和軟性的。

自帶砝碼可校驗或校準。

具有單襻拉力和雙襻拉力測試功能。

觸摸型液晶屏，人機交互一目了然。

可配熱敏打印機直接打印出測試結果。

配備有恒溫水浴使樣品在0-35℃溶液中測量

三、技術實現原理

‌精密機械係統‌：

高精度直線電機驅動夾具，實現微米級位移控製，確保拉力方向與晶狀體襻切線對齊，避免測試偏差‌。

夾具采用不鏽鋼材質，適配不同襻型，通過電動滑台消除裝夾殘餘應力‌。

‌智能控製與數據分析‌：

PLC+5寸觸摸屏控製，實時顯示力值、位移曲線，自動判定斷裂點或達到閾值停機‌。

內置熱敏打印機，直接輸出測試報告‌。

四、核心參數

控製係統：PLC控製係統

操作界麵：5寸觸摸屏彩色顯示，中英文切換

軟件：自主研發CSI測試軟件

測量範圍：0-0.5kg，精度：±0.03％FS（可定製其他量程和精度）

測量分辨率：0.002N

顯示分辨率：0.0001N

測量精度：優於±1%FS

拉伸速度：1-6mm/min（設定值3mm/min）

試驗行程：0-50mm（可任意設定）

高速伺服電機驅動，高精度

主機尺寸：200x300x430（mm）

重量：約20kg

供電：220V AC 5A 50Hz

功耗：<300W

五、執行標準及標準化操作流程

符合標準：YY0290.3及ISO11979-3標準相關內容

‌試樣裝夾‌：晶狀體固定於夾具，調整至水平狀態，確保拉力方向與襻接觸點相切‌。

‌參數設置‌：設定拉伸速度（如2mm/min）、斷裂閾值（0.25N）及測試次數‌。

‌啟動測試‌：執行拉伸至襻斷裂、襻-光學部分離或達到預設力值。

若襻在夾緊處斷裂，數據無效（需重新裝夾）‌。

‌結果分析‌：記錄斷裂力值、位移量，計算合格率並生成報告‌。

六、核心應用場景

‌研發優化‌：對比不同材料（矽膠/丙烯酸酯）的抗拉強度，優化襻結構設計及連接強度‌。

‌生產質量控製‌：批量測試驗證是否符合ISO 11979-3及YY 0290.3標準，確保植入後抗移位能力‌。檢測批次一致性，避免材料缺陷導致的臨床風險。

‌臨床前驗證‌：預判晶狀體在長期眼內壓力下的穩定性，降低術後並發症風險。

七、操作注意事項

‌夾具校準‌：測試前需用砝碼校驗力值精度，確保夾具平行且與拉力方向對齊。

選配‌環境控製‌：恒溫水槽溫度波動需≤±0.5℃，避免熱脹冷縮幹擾測試結果。

‌數據有效性‌：襻在非夾緊區域斷裂的數據方有效，否則需重新測試。

‌典型測試結果判定‌：
拉力＜0.25N時襻斷裂的數量超過標準限值，即判定批次不合格。

八、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;
